Ventiladores para Mina Subterrânea
A implementação da ventilação subterrânea em projetos de mineração envolve diversos aspectos que começam com o projeto da mina, considerando a geologia, o tipo de minério, topografia, número de trabalhadores, equipamentos usados e outros fatores. Com esses dados, dimensiona-se o sistema de ventilação para garantir ar fresco e segurança dos trabalhadores.
Para uma ventilação eficiente, é crucial a colaboração entre as equipes de mina e engenheiros de ventilação, que devem trabalhar com todas as informações de exploração. Os sistemas de ventilação são projetados para operar de forma eficaz até nos cenários mais críticos.

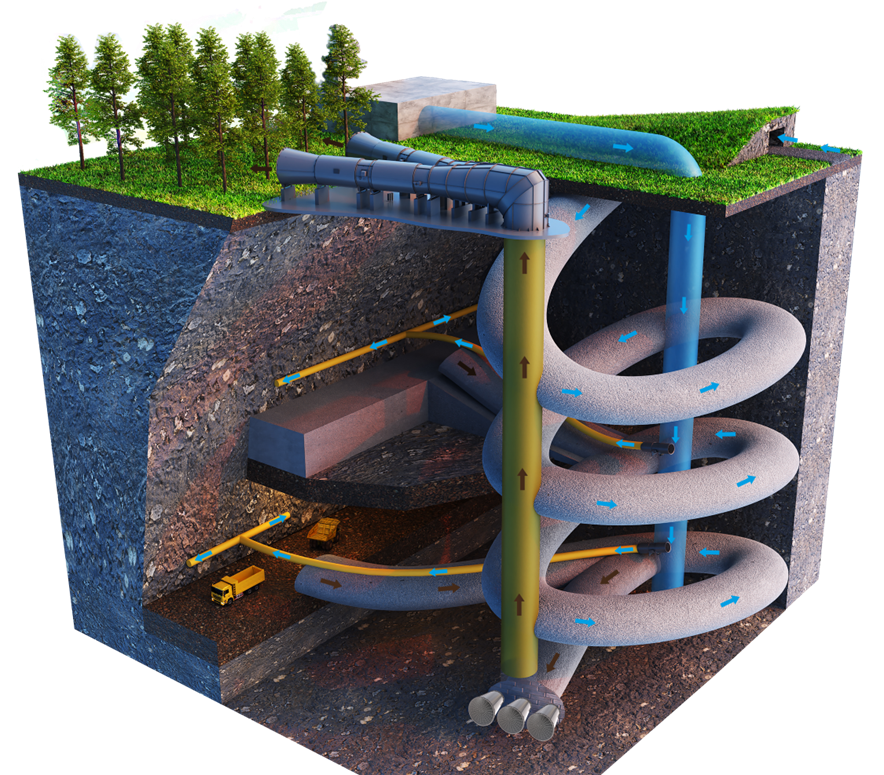

A ventilação em minas subterrâneas subdivide-se em ventilação principal (exaustores), ventilação booster e ventilação secundária (auxiliar).
Informações técnicas
 |  |  |  |  |  | ||
Modelo | Diâmetro | Vazão (m³/s) | Pressão Estática (Pa) | Rotação em rpm* | Potência Instalada | ||
Mínima | Máxima | Mínima | Máxima | ||||
M-FLOW 08 | 850mm | 7 | 20 | 1000 | 5500 | 3600 | 3000 | 125 |
M-FLOW 10 | 1000mm | 10 | 30 | 1000 | 6500 | 3600 | 3000 | 200 |
M-FLOW 12 | 1200mm | 15 | 50 | 500 | 4000 | 1800 | 1500 | 250 |
M-FLOW 14 | 1400mm | 26 | 95 | 500 | 5500 | 1800 | 1500 | 500 |
M-FLOW 16 | 1600mm | 40 | 100 | 500 | 6200 | 1800 | 1500 | 600 |
M-FLOW 18 | 1800mm | 50 | 140 | 500 | 6900 | 1800 | 1500 | 700 |
M-FLOW 21 | 210mm | 55 | 150 | 500 | 4180 | 1200 | 1000 | Sob consulta |
M-FLOW 23 | 2300mm | 70 | 195 | 500 | 4900 | 1200 | 1000 | Sob consulta |
Os valores apresentados são exemplos e apenas orientativos.
Entre em contato para mais informações técnicas clicando aquiVentilação Principal (exaustores)
A ventilação principal de uma mina é composta por ventiladores do tipo exaustor instalados em raises de ventilação (chaminés de ventilação), que são túneis verticais que conectam as galerias subterrâneas à superfície, garantindo a renovação do ar. Eles se dividem em dois tipos: raises de adução, responsáveis por injetar ar limpo na mina, e raises de exaustão, que promovem a retirada do ar contaminado. Os ventiladores principais costumam apresentar diâmetros acima de 1,2 metros e potências superiores a 150 CV, podendo operar em sistemas com dois ou mais equipamentos em paralelo para garantir a vazão requerida.
Ventilação Subterrânea Secundária
A ventilação secundária, ou auxiliar, é responsável por distribuir o ar nas galerias internas da mina. Composta por ventiladores menores, é essencial para levar ar limpo até as frentes de trabalho, por meio de dutos que evitam a contaminação com ar viciado. Os ventiladores utilizados precisam ser axiais, compactos, robustos e capazes de operar em altas pressões. A FanTR fornece ventiladores capazes de atingir até 6.000 Pa de pressão estática, aliados a baixa emissão sonora, pás de alta durabilidade, carcaça reforçada e bocais aerodinâmicos. Também oferece opcionais como sistemas de lubrificação automática e sensores de vibração.
Ventiladores Booster
Como complemento ao sistema principal, os ventiladores Booster são aplicados em pontos estratégicos do circuito principal de ventilação para manter o fluxo de ar estável em áreas mais profundas ou de difícil acesso. Instalados geralmente em galerias já exploradas, ajudam a vencer perdas de carga ao fornecer pressão adicional ao sistema. Esses ventiladores fornecem a mesma vazão do sistema principal e podem ser configurados em arranjos com múltiplas unidades, integrando acessórios como atenuadores de ruído e sistemas de amortecimento que asseguram maior estabilidade operacional.
