Ventiladores Principais para Mina Subterrânea

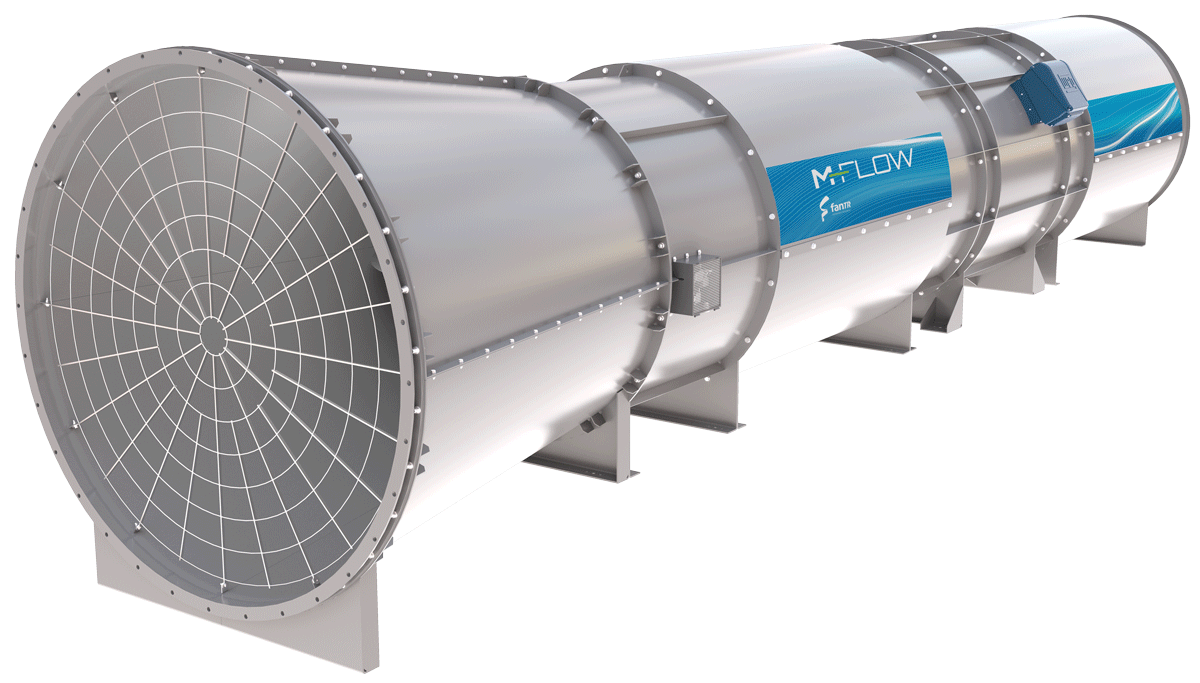

M-Flow
Os ventiladores M-Flow da FanTR foram desenvolvidos para aplicações como ventilação principal de minas subterrâneas, garantindo a renovação completa do ar e a segurança operacional nas frentes de trabalho.
Podem ser fornecidos isoladamente ou como parte de sistemas completos, com atenuadores, dampers, cones de recuperação, curvas e bifurcações, todos projetados segundo critérios de eficiência aerodinâmica.
Os ventiladores axiais principais da FanTR atendem aos requisitos de projeto com desempenho em pressão e vazão equivalente a muitos modelos de ventiladores centrífugos tradicionais.
Por isso, são ideais para aplicações em mineração, oferecendo uma solução eficiente, robusta e econômica, com baixo consumo energético e menor custo de manutenção.
A linha M-Flow evoluiu para oferecer maior robustez estrutural e novas possibilidades de aplicação. Entre as melhorias estão o reforço nas chapas e telas de proteção, bordos de ataque e pás com resistência três vezes superior, e otimização dos rotores, garantindo desempenho estável mesmo em condições severas.
O sistema de refrigeração aprimorado amplia a durabilidade dos motores, e a nova fixação por flange nos modelos até 1400 mm permite a aplicação de motores de maior potência. Além disso, versões específicas foram desenvolvidas para operações acima de 1500 metros de altitude, mantendo alta eficiência em qualquer ambiente.
O sistema de monitoramento WEGScan via Bluetooth completa o conjunto, com maior autonomia, bateria recarregável e acompanhamento contínuo de temperatura e vibração.
O resultado é um ventilador de alta performance, seguro, eficiente e confiável, ideal para as condições mais exigentes da mineração subterrânea.
 |  |  |  |  |  | ||
Modelo | Diâmetro | Vazão (m³/s) | Pressão Estática (Pa) | Rotação em rpm* | Potência Instalada | ||
Mínima | Máxima | Mínima | Máxima | ||||
M-FLOW 16 | 1600mm | 40 | 100 | 500 | 6200 | 1800 | 1500 | 600 |
M-FLOW 18 | 1800mm | 50 | 140 | 500 | 6900 | 1800 | 1500 | 700 |
M-FLOW 21 | 210mm | 55 | 150 | 500 | 4180 | 1200 | 1000 | Sob consulta |
M-FLOW 23 | 2300mm | 70 | 195 | 500 | 4900 | 1200 | 1000 | Sob consulta |
Os valores apresentados são exemplos e apenas orientativos.
Entre em contato para mais informações técnicas clicando aqui
Atenuador silencioso
O modelo oferece baixo ruído devido à densidade e composição dos materiais.
Aumento da espessura das chapas
Mais estabilidade e maior resistência a impactos.
Bordo de Ataque
Bordo de Ataque com resistência 3x superior
Carenagem para o motor
Carenagem para o motor torna o ventilador mais aerodinâmico
Estatores aerodinâmicos
Projeto dos estatores com perfil aerodinâmico.
Lubrificação Automática
Reduz a necessidade de manutenção e prolonga a vida útil do ventilador.
Novo Conjunto do Rotor
Maior precisão da folga entre pá e carcaça, com maior robustez
Refrigeração do Motor
Sistema de Refrigeração do Motor Aprimorado
Sistema de Içamento
Sistema de içamento simplificado.
Sistema de Monitoramento
Via bluetooth com maior durabilidade. Sistema modular de substituição de baterias
Spinner modificado
Spinner redesenhado para melhor performance aerodinâmica.
Telas de Proteção Reforçadas
Redesign da tela de proteção para maior resistência
